一、产品综述

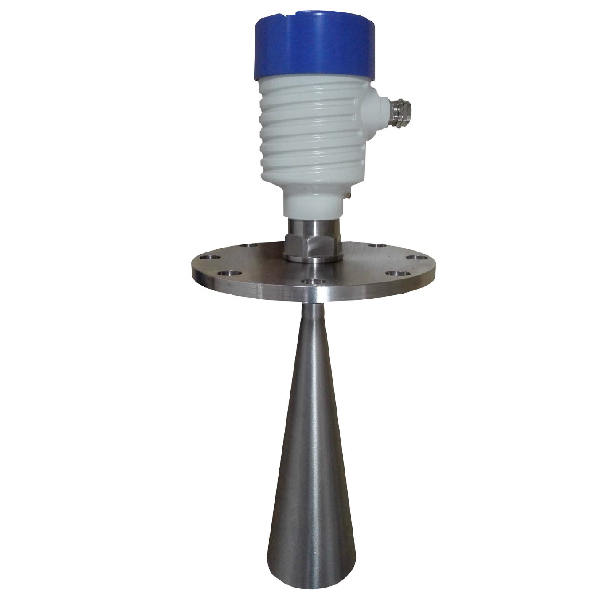

WTLMR480A 是脉冲雷达料位计，测量是非接触式、连续自动的。天线发射微波到被测介质表面，利
用回波得到距离信息。WTLMR480A 型测量系统适用于固体、液体料位的测量，也适用于其他料位仪因灰
尘、蒸汽、泡沫、温度等影响而不能工作的、要求苛刻的测量场合。
二、主要特点
采用脉冲雷达信号。
可达 26.5GHz 的微波信号，专用的数字信号处理算法、嵌入式计算机控制，内置先进的专
用测控程序，全数字操作，性能优越、使用方便。
控制器采用先进的技术，对测量过程进行多参数运算控制。有效避免各种干扰因素对测量
过程的影响。
适应当前测距仪产品多功能、高精度、强抗干扰、易操作、小型化的基本发展趋势，主信
号处理软件稳定、高效，测距远、精度高，智能化，多功能，测量结果即时刷新显示。
多种运行模式设定，可选择正常、较差及恶劣微波环境下的运行模式。
料位计采用特殊信号处理算法，通过信号处理算法来屏蔽粉尘环境的影响。
铝合金外壳、不锈钢天线，不锈蚀。
简洁有效的人机接口设计，使用维护极为方便。
采用低功耗芯片，节电环保，维护成本低。
可进行现场和远距离操作控制，提供远程接口，可与 PLC、DCS 相连，支持 HART 协议。
测距范围达 70m,精度为 0.015 m。
配置灵活，可单台使用，也可多台群测。
安装使用方便，颗粒大小及被测液体的浓度对测量结果无影响。
与同类产品相比，具有价格合理、使用方便、性价比较高的特点，从而满足了厂家对该产
品求质量、求性能、比价格的需求。
三、典型应用
广泛应用于水泥厂、电厂、矿山、冶金及石化行业，可对固体、液体、糊状物等介质进行非接触式
连续自动测量。新型高可靠微波收发器，适用高温、高粉尘浓度等恶劣环境。
四、技术参数
1． 测量精度：±15mm 或±7.5mm
2． 量程：1m-70m
3． I/O 信号：
4-20mA 模拟信号输出，负载能力：≥500Ω
近距离无线控制信号、HART 信号：600mV
4． 主机人机界面：
液晶显示，显示物位等信息
操作控制软件，通过 HART 协议进行参数设定和功能操作
2
5． 使用温度：
主机：-60℃——+65℃
6． 电源要求：24V DC
五、电气连接
24V DC，二线制电气连接。
