导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为：L=E-D
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
适用介质：液体，固体粉料
应 用：液体及固体粉状测量
复杂过程条件
防爆认证：
ExiaIICT6Ga/ExdIICT6Gb
测量范围：液体30m，固体15米
频 率：500MHz-1.8GHz

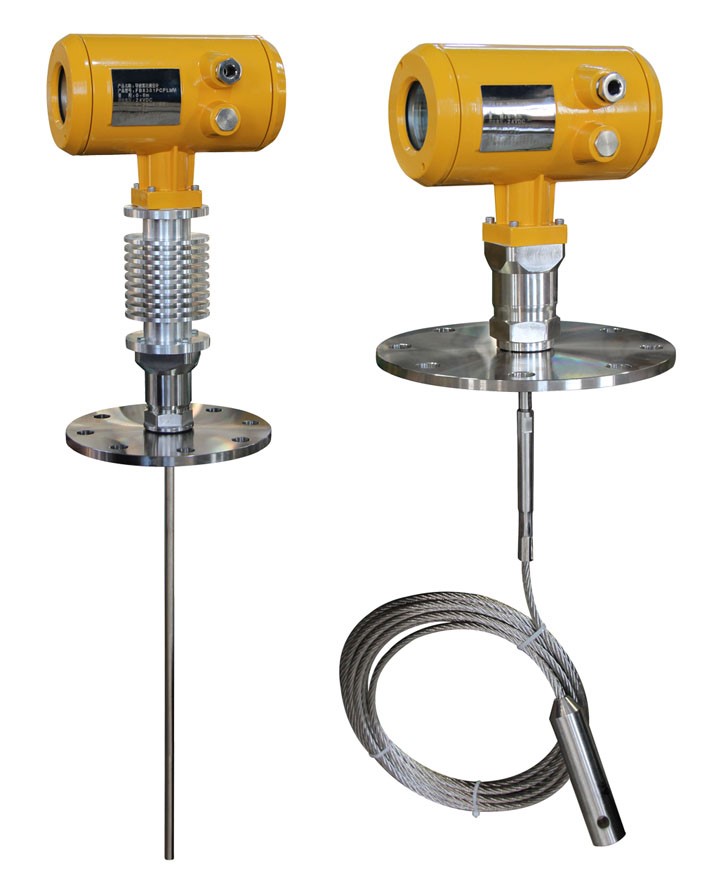

天 线：单缆或单杆式天线
测量精度：±3mm
过程温度：（-40～250）℃
过程压力：（-0.1～4）MPa
信号输出：（4～20）mA/HART
现场显示：四位LCD
电 源：两线制（DC24V）
四线制（DC24V/AC220V）
外 壳：铝
过程连接：螺纹/法兰（选配）
